スプリン継手(25mm配管用)

スプリン継手K-101B
スプリンクラー/スプリン継手
K-101B
製品名
スプリン継手
K-101B
概要
水道連結型スプリンクラー
停滞水防止継手(水道直結)
K-101B
日本水道協会認証品
G-696
新基準適合品(鉛レス処理)
水道管取付けネジ
Rc1
スプリンクラーヘッド
取付けネジ
Rc1/2
適合
スプリンクラーヘッド
水道連結型
スプリンクラーヘッド
※指定品
材質
青銅鋳物( CAC406 )
設置用途
水道連結型スプリンクラー
発売元
越沢設備工業
045-823-7557
希望小売価格
(K-101B)
\7,000(税別)
※2013/03/01改定
※スプリンクラー配管をより簡略化するために開発しました
※水道連結型スプリンクラー専用開発品

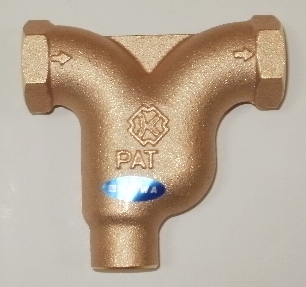

スプリン継手(20mm配管用)

スプリン継手K-208C
スプリンクラー/スプリン継手
K-208C

製品名
スプリン継手
K-208C
概要
水道連結型スプリンクラー
停滞水防止継手(水道直結)
K-208C
日本水道協会認証品
G-696
新基準適合品(鉛レス処理)
水道管取付けネジ
Rc3/4
スプリンクラーヘッド
取付けネジ
Rc1/2
適合
スプリンクラーヘッド
水道連結型
スプリンクラーヘッド
※指定品
材質
青銅鋳物( CAC406 )
設置用途
水道連結型スプリンクラー
発売元
越沢設備工業
045-823-7557
希望小売価格
(K-208C)
\5,500(税別)
※2013/03/01改定
スプリン継手の特徴

 水道連結型スプリンクラー/スプリン継手 水道配管に直接スプリンクラーヘッドを取り付けるための継手。
停滞水を完全処理する能力があり、水道連結型スプリンクラー配管(水道管)の末端に飲用水栓を設置できます。このため設計の自由度が高く、低コストで設置可能。




※取扱いの詳細につきましては、下記資料ページよりご確認ください。
特定施設水道連結型スプリンクラー設備/DL資料

水道連結型スプリンクラーヘッド(K30)
新型

水道連結型
スプリンクラーヘッド
 (標準付属品ガードK付)
  (KSR-30)


製品名  水道連結型
スプリンクラーヘッド
KSR-30(72℃、98℃)
KSR-30-72 日本水道協会認証品
Z-310
総務省型式承認品
ス第28〜7号
KSR-30-98 日本水道協会認証品
Z-310
総務省型式承認品
ス第28〜8号
防護範囲 r2.6m以下、かつ13u以下
取付けネジ R1/2
流量定数
K=30
項目 圧力(MPa) 放水量(L/min)
日本水道協会の認証及び総務省
の型式承認(水道連結型)を得た
スプリンクラーヘッドです。
必ずスプリン継手と組み合わせて
ご使用ください。

表示放水圧力 0.1 30
最低放水圧力 0.025 15
発売元 越沢設備工業
045-823-7557
希望小売価格
(KSR-30-72)
\7,000(税別)
希望小売価格
(KSR-30-98)
\7,500(税別)
標準付属品 ガードK
KSR-30について
※表示放水圧力・最低放水圧力の適用については取扱説明書・消防法令等参照。
水道連結型スプリンクラーヘッド(K43)
新型

水道連結型
スプリンクラーヘッド
(標準付属品ガードK付)
(KSR-43)

製品名  水道連結型
スプリンクラーヘッド
KSR-43-72 日本水道協会認証品
Z-310
新基準適合品(鉛レス処理)
総務省型式承認品
KSR-43-98 日本水道協会認証品
Z-310
新基準適合品(鉛レス処理)
総務省型式承認品
防護範囲 r2.6m以下、かつ13u以下
取付けネジ  R1/2
流量定数  K=43
日本水道協会の認証及び総務省
の型式承認(水道連結型)を得た
スプリンクラーヘッドです。
必ずスプリン継手と組み合わせて
ご使用ください。
項目 圧力(MPa) 放水量(L/min)
表示放水圧力※1 0.05 30
最低放水圧力※2 0.02  19
発売元 越沢設備工業
045-823-7557
希望小売価格
(KSR-43-72)
\7,000(税別)
希望小売価格
(KSR-43-98)
\7,500(税別)
標準付属品 ガードK
KSR-43について
※表示放水圧力・最低放水圧力の適用については取扱説明書・消防法令等参照。
高さ調整用ガードK+5〜30mm(KSR-30・KSR-43用)


写真はK+20mm
製品名 高さ調整用ガードK
発売元 越沢設備工業
045-823-7557
希望小売価格(K+5mm) \2,000(税別)
希望小売価格(K+10mm) \2,000(税別)
希望小売価格(K+15mm) \2,000(税別)
希望小売価格(K+20mm) \2,000(税別)
希望小売価格(K+25mm) \2,000(税別)
希望小売価格(K+30mm) \2,000(税別)
高さ調整用ガードK(KSR-30・KSR-43用)
スプリンクラーヘッドが、必要以上に天井仕上げ面より突出したとき使用します。

※設置高さが正確なときは必要ありません。
試験弁SR30(K30)

水道連結型スプリンクラー/試験弁SR30 製品名
試験弁SR30
発売元
越沢設備工業
045-823-7557
希望小売価格
\22,000(税別)
※試験弁は 日本水道協会の認証品ではありません。
試験弁SR30V(K30)

水道連結型スプリンクラー/試験弁SR30V 製品名
試験弁SR30V
発売元
越沢設備工業
045-823-7557
希望小売価格
\27,000(税別)
※付属するスリース弁以外は日本水道協会の認証品ではありません。
試験弁SR43(K43)

写真は未掲載
製品名
試験弁SR43
発売元
越沢設備工業
045-823-7557
希望小売価格
\22,000(税別)
※試験弁は 日本水道協会の認証品ではありません。
試験弁SR43V(K43)

写真は未掲載
製品名
試験弁SR43V
発売元
越沢設備工業
045-823-7557
希望小売価格
\27,000(税別)
※付属するスリース弁以外は日本水道協会の認証品ではありません。
末端ノズル(K30)

写真は未掲載
※日本水道協会の認証品では
ありません。
製品名
末端ノズル(K=30)
発売元
越沢設備工業
045-823-7557
希望小売価格
\4,500(税別)
末端ノズル(K43)

末端ノズルK43
※日本水道協会の認証品で
はありません。
製品名
末端ノズル(K=43)
発売元
越沢設備工業
045-823-7557
希望小売価格
\4,500(税別)
ヘッド専用レンチ
ヘッド専用レンチ 製品名
ヘッド専用レンチ
品番
VC
発売元
越沢設備工業
045-823-7557
希望小売価格
\5,500(税別)

指定のスプリンクラーヘッドを取付ける専用工具です。
これ以外の工具は絶対に使用なさらないでください。

キャップ取り工具
キャップ取り工具 製品名
キャップ取り工具
品番
ZN
発売元
越沢設備工業
045-823-7557
希望小売価格
\1,000(税別)

スプリンクラーヘッド本体に取り付けられている保護キャップを安全に取り外す工具。
ヘッド先端の感熱板等の破損を抑制します。

 水道連結型スプリンクラーヘッド(K30)
在庫限定品
水道連結型スプリンクラーヘッドSR-30A
水道連結型
スプリンクラーヘッド
(標準付属品ガードZNV付)
(SR-30A)
製品名
水道連結型
スプリンクラーヘッド
SR-30A(72℃、96℃)

SR-30A-72
日本水道協会認証品
Z-310
新基準適合品(鉛レス処理)
総務省型式承認品
ス第21〜14号
SR-30A-96
日本水道協会認証品
Z-310
新基準適合品(鉛レス処理)
総務省型式承認品
ス第21〜30号
防護範囲
r2.6m以下、かつ13u以下
取付けネジ
R1/2
流量定数
K=30
項目
圧力(MPa)
放水量(L/min)
日本水道協会の認証及び総務省
の型式承認( 水道連結型 )を得た
スプリンクラーヘッドです。
必ずスプリン継手と組み合わせて
ご使用ください。
表示放水圧力
0.1
30
最低放水圧力
0.025
15
発売元
越沢設備工業
045-823-7557
希望小売価格
(SR-30A-72)
\7,000(税別)
希望小売価格
(SR-30A-96)
\7,500(税別)
標準付属品
ガードZNV
SR-30Aについて
※表示放水圧力・最低放水圧力の適用については取扱説明書・消防法令等参照。
水道連結型スプリンクラーヘッド(K43)
在庫限定品
水道連結型スプリンクラーヘッド
水道連結型
スプリンクラーヘッド
(標準付属品ガードZNV付)
(SR-43A)
製品名
水道連結型
スプリンクラーヘッド
SR-43A(72℃、96℃)
SR-43A-72
日本水道協会認証品
Z-310
新基準適合品(鉛レス処理)
総務省型式承認品
ス第21〜8号
SR-43A-96 日本水道協会認証品
Z-310
新基準適合品(鉛レス処理)
総務省型式承認品
ス第21〜31号
防護範囲
r2.6m以下、かつ13u以下
取付けネジ
R1/2
流量定数
K=43
項目
圧力(MPa)
放水量(L/min)
日本水道協会の認証及び総務省
の型式承認( 水道連結型 )を得たスプリンクラーヘッドです。
必ずスプリン継手と組み合わせて
ご使用ください。
表示放水圧力※1
0.05
30
最低放水圧力※2
0.02
19
発売元
越沢設備工業
045-823-7557
希望小売価格
(SR-43A-72)
\7,000(税別)
希望小売価格
(SR-43A-96)
\7,500(税別)
標準付属品
ガードZNV
SR-43Aについて
※表示放水圧力・最低放水圧力の適用については取扱説明書・消防法令等参照。
高さ調整用ガードZNV5〜30mm(SR30A・SR43A用)
高さ調整用ガード/オプション
写真はZNV15mm
製品名
高さ調整用ガードZNV
発売元
越沢設備工業
045-823-7557
希望小売価格
(ZNV5mm)
\2,000(税別)
希望小売価格
(ZNV10mm)
\2,000(税別)
希望小売価格
(ZNV15mm)
\2,000(税別)
希望小売価格
(ZNV20mm)
\2,000(税別)
希望小売価格
(ZNV25mm)
\2,000(税別)
希望小売価格
(ZNV30mm)
\2,000(税別)
高さ調整用ガードZNV(SR-30A・SR-43A用)
スプリンクラーヘッドが、必要以上に天井仕上げ面より突出したとき使用します。

※設置高さが正確なときは必要ありません。

価格はH28.12現在
※製品改良のため価格、デザイン等予告なしに変更することがあります。


スプリン継手等、スプリンクラー機材のご購入は
越沢設備工業株式会社(コシザワセツビコウギョウ)にお申し付けください。
TEL045-823-7557
FAX045-822-6527

購入・ご注文方法


スプリン継手とは
スプリン継手は国産第一号の停滞水防止継手として日本水道協会の規格に合格し、初めて水道直結式スプリンクラー設備を実
用化することに成功しました。

スプリン継手による水道直結式スプリンクラーは、その徹底した衛生能力といくつかの消火実例等が認知されており、消防法令の
改正による「特定施設水道連結型スプリンクラー設備」の根拠となる製品です。

そして今、スプリン継手は水道連結型スプリンクラーの構成部材として認知され、全国多数地域でグループホームや福祉施設に
適用されています。


※NHKニュース845にて「新方式スプリンクラー」として報道されました。
※消防庁公開実験ずみ。
※日本水道協会認証登録品。
