不可能とされた水道直結方式

水道配管に直接スプリンクラーヘッドを取付ければ、莫大な工事費をかけず、低コスト
でスプリンクラーが設置できます。しかしこの水道直結方式を実用化するためには、あ
る大きな問題を解決する必要があったのです。

それは、停滞水の防止策でした。

スプリンクラー配管の停滞水とは
飲料水が不衛生に?

スプリンクラーは万が一のときしか作動しないため、スプリンクラーヘッドを設置する
立ち下げた水道管内の水が汚濁し不衛生となるため、水道局等の管理者は許可し
ませんでした。

この汚濁する水(停滞水)をなくす解決策がない限り、水道直結スプリンクラーを実現す
ることはできないのです。



※停滞水とは、行き止まり配管等により、流動しない管内の水。
スプリンクラーの場合、チーズ立ち下げ部分が行き止まり配管となり、停滞水が生じ
る。
また、水道配管の末端をプラグ止めしたりすると停滞水が生じる。

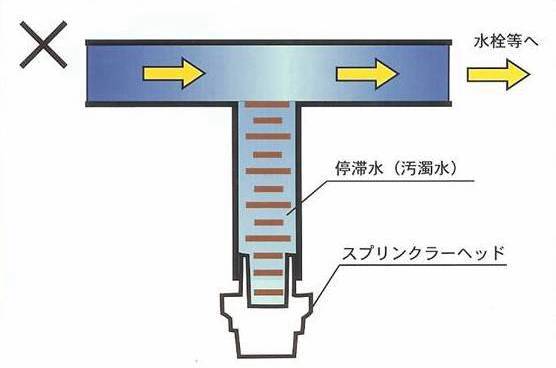

チーズ立ち下げ配管内水流イメージ
チーズ立ち下げ配管内水流イメージ
スプリン継手の開発
 水道連結型スプリンクラー/スプリン継手

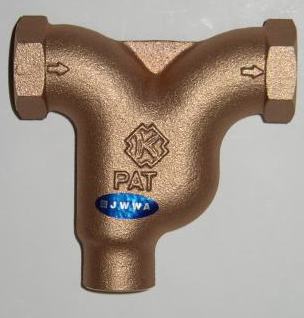

スプリン継手
スプリン継手
スプリン継手(25A) スプリン継手(20A)
火災による悲劇をなくすため、水道直結式スプリンクラーを

スプリンクラーを普及させるには水道直結方式が望ましいと考えた当時の代表者の
"越沢治"は、スプリン継手と称する特殊な形状の停滞水防止継手の開発に成功しま
した。
このスプリン継手の開発により、国産第一号の水道直結式スプリンクラー設備が実用
化されたのです。

スプリン継手は特殊な内部形状を採用することにより、管末設置する水栓を開放する
とスプリンクラーヘッド立ち下げ管内の水を回転させながら、完全に入れ替えることが
できます。

日常は衛生的な水道配管であり、非常時にはスプリンクラー消火設備となり、火災か
ら人命を守ります。

※DVDによるスプリン継手の消火実験や停滞水防止実験の資料をご用意しています。
弊社までご請求ください。
ご注意ください
※一般的な水道配管に(チーズ立ち下げ)スプリンクラーヘッドを直接設置すると違法
工事となり、飲料水に悪影響を与えます。
※粗悪なコピー商品にご注意ください。※施工前に所轄消防署、水道局等と事前協
議を行い、指導を受けてください。
※スプリンクラー配管の末端に設置する水栓は、地域により規制されることがありま
す。※設置義務については所轄消防署、水道局等にお問合せください。※スプリン継
手は停滞水防止継手とも呼ばれます。(停滞水防止用特殊継手)


スプリン継手等、スプリンクラー機材のご購入は
越沢設備工業株式会社(コシザワセツビコウギョウ)にお申し付けください。
TEL045-823-7557
FAX045-822-6527

購入・ご注文方法


スプリン継手とは
スプリン継手は国産第一号の停滞水防止継手として日本水道協会の規格に合格し、初めて水道直結式スプリンクラー設備を実
用化することに成功しました。

スプリン継手による水道直結式スプリンクラーは、その徹底した衛生能力といくつかの消火実例等が認知されており、消防法令の
改正による「特定施設水道連結型スプリンクラー設備」の根拠となる製品です。

そして今、スプリン継手は水道連結型スプリンクラーの構成部材として認知され、全国多数地域でグループホームや福祉施設に
適用されています。


※NHKニュース845にて「新方式スプリンクラー」として報道されました。
※消防庁公開実験ずみ。
※日本水道協会認証登録品。
